Voyager Square / Voy Square 220 P MSW ECP WH SP1-E002-UP

96635040

Fiche technique

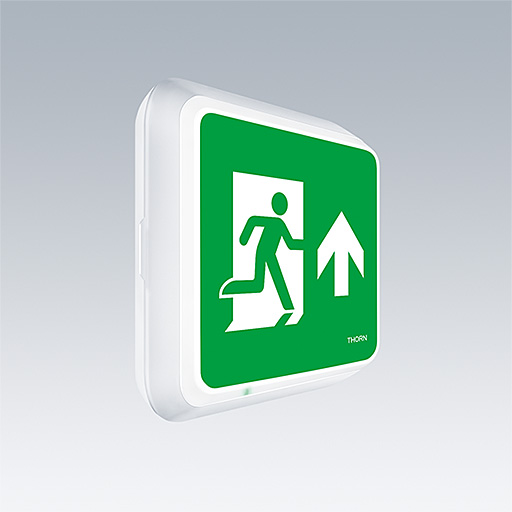

Luminaire à panneau de sécurité LED carré, plafonnier. Luminaire pour alimentation centralisée de l'éclairage de sécurité pour une surveillance individuelle du luminaire par Powerline couplé avec le système eBox, niveau d'intensité réglable. Interface NFC pour l’adressage, la configuration et la maintenance via PROset Pen (article : 22170290) ou PROset app., adressage également possible autrement visuellement ou via l’adressage EZ. Alimentation : 220-240 Vca (± 10%), 50/60 Hz ; 176-280 Vcc. Corps : Polycarbonate (PC) moulé par injection, blanc (RAL 9016). Diffuseur : Polycarbonate (PC) opale, avec pictogramme flèche directionnelle (haut) de sortie de secours imprimé et collé, conformément à ISO 7010. Rétro-éclairage uniforme du pictogramme, luminance > 500 cd/m² dans la partie blanche et 200 cd / m² en moyenne dans la partie secteur (conformément à DIN 4844), 2 cd / m² minimum en mode de secours (conformément à EN 1838). Distance de reconnaissance conforme à EN 1838 : 44 m. Classe électrique II, IP65, Résistance aux impacts : IK10. Température ambiante : -30°C à +35°C. Convient pour fixation directe au mur. Câblage à piquage/repiquage possible pour les câbles de jusqu’à 2,5 mm². Compatibilité BESA. Certificat alimentaire (à utiliser dans les zones avec des aliments entièrement emballés). Luminaire câblé avec des fils sans halogène et sans silicone. Luminaire avec symbole D (pour utilisation dans les environnements où l’accumulation de poussière conductrice sur le luminaire peut être attendue).

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:195 lm
  • Efficacité lumineuse du luminaire*:39 lm/W
  • Convertisseur:1 x 89800573 DRV EM TR CPS P NO PLC 5W 2
  • Durée de vie utile médiane*:L90 50000 h à 25 °C
  • Puissance du luminaire*:5 W Facteur de puissance = 0,63
  • Equipement:FIX
  • Catégorie de maintenance CIE 97:E - Fermé IP5X
  • LED
  • CE
  • D
  • Food
  • 850°
  • IK10
  • IP65
  • SC2
  • Ta=-30°C_to_35°C

Photométrie

Configuration photométrique

CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
